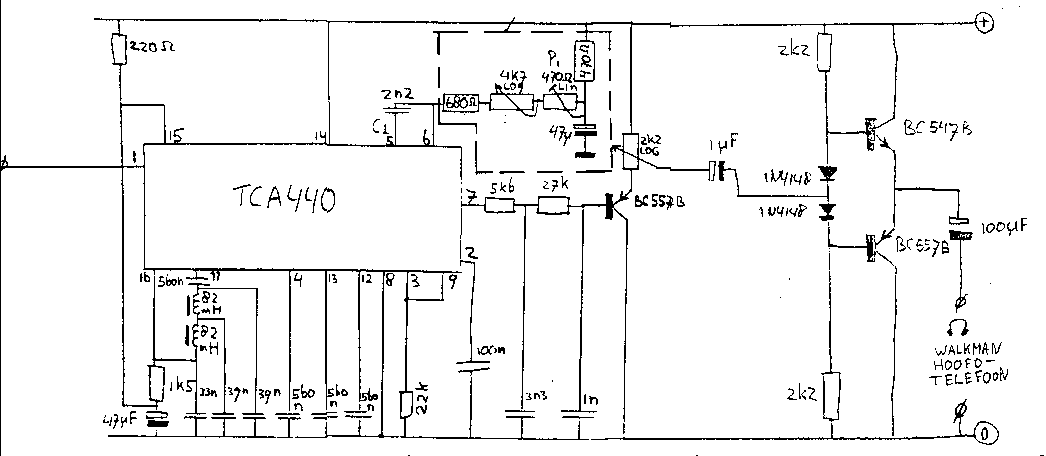

Below is a schematic for a simple tuneable bat detector using a TCA440 IC.
I didn't design this detector, but I designed an enhanced version of it, the enhanced TCA440 detector.

Schema voor getunede stereo detektor

At pin 1, the pre-amplified signal from an electret microphone is fed. This signal is multiplied with the signal of an oscillator, which is controlled by the potmeter at pin 6. From pin 15, the multiplied signal is fed into a low-pass filter that passes the difference frequency component and strips off the sum frequency component and the oscillator crosstalk. At pin 11, this low-pass filtered signal enters an IF amplifier inside the IC. From pin 7, the signal finally leaves the IC and goes into another low-pass filter. Through an emitter-follower and a volume control potmeter, the audio enters an end-amplifier.
In my opinion, an error in this bat detector schematic is that the IF amplifier output at pin 7 does not have a required direct DC path to ground. Also the pre-amplifier does not seem to have any feedback.

TCA440 heterodyne detector Met dit schema heb ik zelf een stereo Batdetektor gebouwd. De ontvangsteigenschappen zijn vrij goed en vergelijkbaar met de QMC mini. De geluidskwaliteit vind ik echter een stuk beter. De toonkwaliteit van b.v. de laatvlieger is erg duidelijk te horen. Het nieuwe van deze detektor is dat je het geluid in STEREO hoort ! Hierdoor kun je precies horen waar de vleermuis vliegt. Dit is erg handig bij het opsporen van vliegroutes en het zoeken naar kolonies. Door de ruimtelijk weergave ga je zelfs uit je bol van een fouragerende laagvlieger. Natuurlijk kun je deze ook in mono bouwen.

Voor deze detektor heb ik net als in de QMC een electret microfoontje gebruikt. Wat haast niemand weet is dat zo'n ding nog zeer hoge frequenties op kan vangen. Deze moeten dan wel extra versterkt worden. Als je er eentje koopt vraag dan naar de gevoeligste voor een zo hoog mogelijke frequentie. Ze zullen zeggen dat ie wel tot 20 kHz gaat. De mijne kostte +/- f15,-.

De maximale frequentie kan afgesteld worden met P1. Als de minimale frequentie niet klopt, moet C1 iets aangepast worden. Het bereik moet ingesteld worden van 15 tot 120 kHz. Als je in Nederland blijft kan dit ook 80 kHz zijn.

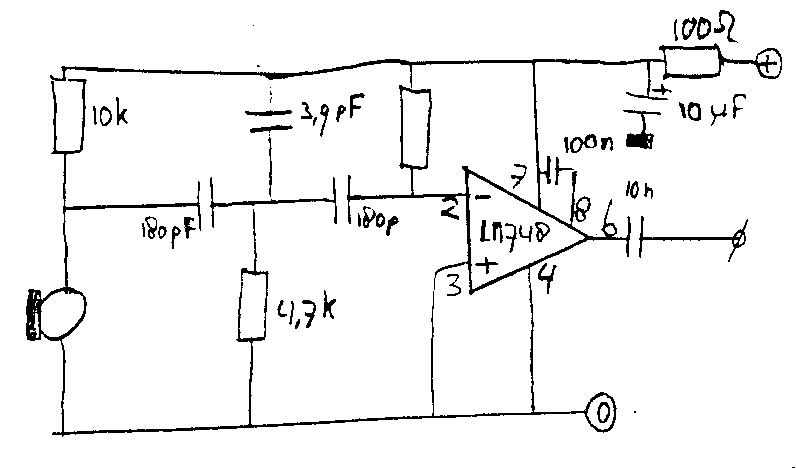

preamp LM748 De voorversterker heb ik nog niet uitgeprobeerd. Deze heb ik vernieuwd, omdat de mijne soms kuren had.

Om een stereo detektor te maken moet natuurlijk de hele zaak verdubbeld worden, behalve het omkaderde gedeelte. Pen 6 van beide IC's moeten met elkaar verbonden worden. Zo blijven de inwendige oscillators precies synchroon lopen. C1 van een van beide helften moet dan iets aangepast worden om de goede frequenties in te kunnen stellen. Voor het volume is dan natuurlijk een stereopotmeter nodig.
Voor een goede kanaalscheiding moeten de microfoons, net als je oren, 180 graden uit elkaar staan.
